PE 文件格式分析
0x0 PE文件基本概念
在Win16平台上（Windows3.x），可执行文件格式是NE。在Win32平台上（Windows 9x/NT/2000/XP、Server 2003/Vista/CE/7/10），可执行文件格式是PE，PE（Portable Executable File Format）文件是目前Windows平台上的主流可执行文件格式，PE文件衍生于早期建立在VAX/VMS上的COFF文件格式（Common Object File Format）

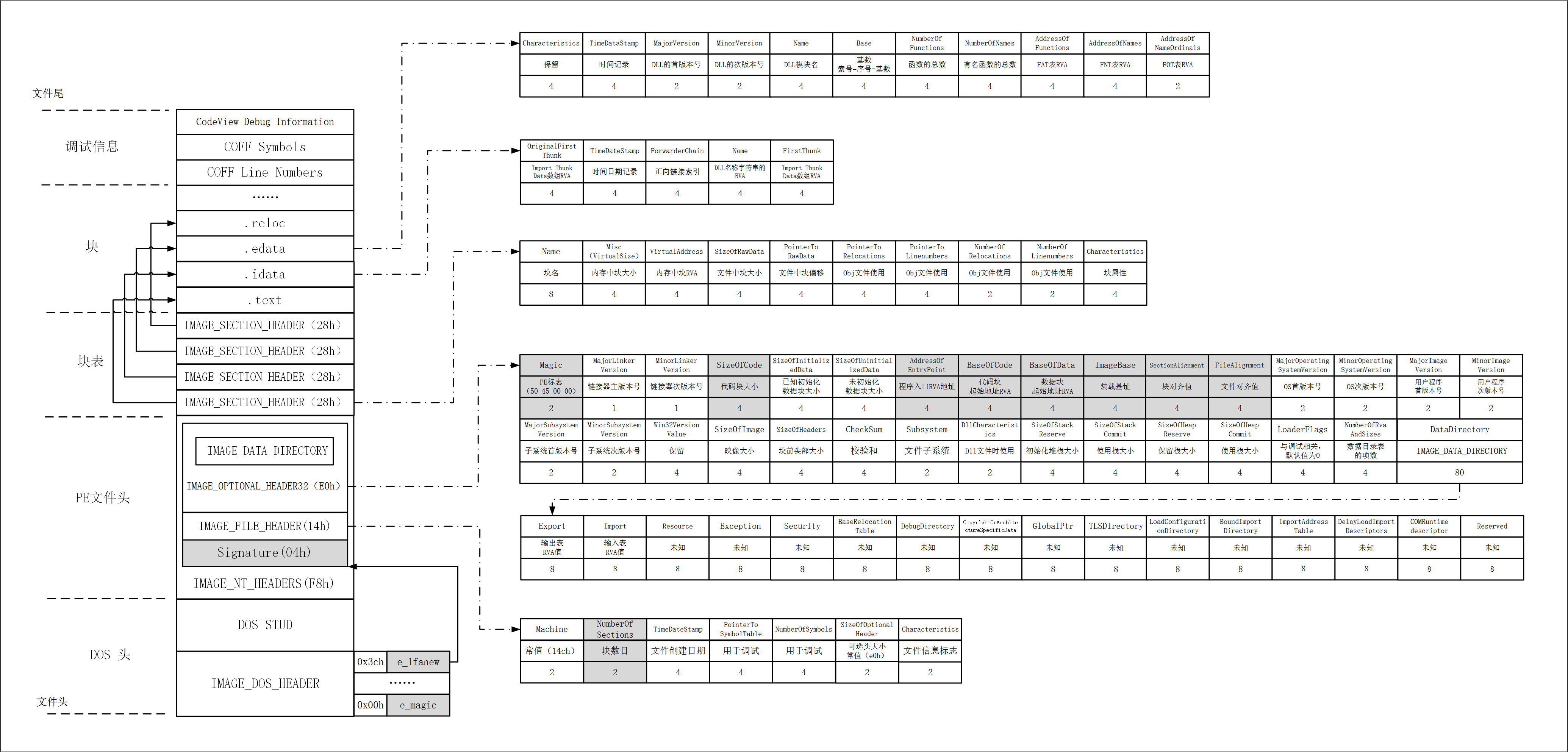

0x1 PE文件的框架结构
0x2 DOS头（64Bytes）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
typedef struct IMAGE_DOS_HEADER{
* WORD e_magic; //DOS可执行文件标记,0x5A4D(MZ)
WORD e_cblp;
WORD e_cp;
WORD e_crlc;
WORD e_cparhdr;
WORD e_minalloc;
WORD e_maxalloc;
WORD e_ss; //DOS代码的初始化堆栈段
WORD e_sp; //DOS代码的初始化堆栈指针
WORD e_csum;
WORD e_ip; //DOS代码的入口IP
WORD e_cs; //DOS代码的入口CS
WORD e_lfarlc;
WORD e_ovno;
WORD e_res[4];
WORD e_oemid;
WORD e_oeminfo;
WORD e_res2[10];
* DWORD e_lfanew; //指向PE文件头
}IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
0x3 DOS Stub（120Bytes）
0x4 PE文件头
紧跟着DOS stub的是PE文件头（PE header），PE Header是PE相关结构NT映像头（IMAGE_NT_HEADERS）的简称，其中包含许多PE装载器能用到的重要字段
实际上有两个版本的IMAGE_NT_HEADERS结构，一个是PE32（32位）可执行文件，另一个是PE32+（64位），但它们几乎没有什么区别
1
2
3
4
5
typedef struct IMAGE_NT_HEADERS{
* DWORD Signature; //PE标志,0x00004550(PE\0\0)
IMAGE_FILE_HEADER FileHeader;
IMAGE_OPTIONAL_HEADER32 OptionalHeader;
}IMAGE_NT_HEADERS,*PIMAGE_NT_HEADERS;
1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_FILE_HEADER {
WORD Machine; //运行平台;常用值Intel i386(14ch)
* WORD NumberOfSections; //文件的区块个数
DWORD TimeDateStamp; //文件创建日期和时间
DWORD PointerToSymbolTable; //指向符号表（用于调试）
DWORD NumberOfSymbols; //符号表中符号个数（用于调试）
WORD SizeOfOptionalHeader; //IMAGE_OPTIONAL_HEADER32结构大小
WORD Characteristics; //文件属性;普通EXE文件值为010fh,DLL文件值为2102h
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
struct FILE_CHARACTERISTICS Characteristics //成员可以是以下一个或多个值
WORD IMAGE_FILE_RELOCS_STRIPPED //0×0001
WORD IMAGE_FILE_EXECUTABLE_IMAGE //0×0002
WORD IMAGE_FILE_LINE_NUMS_STRIPPED //0×0004
WORD IMAGE_FILE_LOCAL_SYMS_STRIPPED //0×0008
WORD IMAGE_FILE_AGGRESIVE_WS_TRIM //0×0010
WORD IMAGE_FILE_LARGE_ADDRESS_AWARE //0×0020
WORD IMAGE_FILE_BYTES_REVERSED_LO //0×0080
WORD IMAGE_FILE_32BIT_MACHINE //0×0100
WORD IMAGE_FILE_DEBUG_STRIPPED //0×0200
WORD IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP //0×0400
WORD MAGE_FILE_NET_RUN_FROM_SWAP //0×0800
WORD IMAGE_FILE_SYSTEM //0×1000
WORD IMAGE_FILE_DLL //0×2000
WORD IMAGE_FILE_UP_SYSTEM_ONLY //0x4000
WORD IMAGE_FILE_BYTES_REVERSED_HI //0x8000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
typedef struct _IMAGE_OPTIONAL_HEADER {
WORD Magic; //标志
BYTE MajorLinkerVersion; //链接器主版本号
BYTE MinorLinkerVersion; //链接器次版本号
* DWORD SizeOfCode; //所有含有代码表的总大小
DWORD SizeOfInitializedData; //所有初始化数据表总大小
DWORD SizeOfUninitializedData; //所有未初始化数据表总大小
* DWORD AddressOfEntryPoint; //程序执行入口RVA
* DWORD BaseOfCode; //代码表其实RVA
* DWORD BaseOfData; //数据表其实RVA
* DWORD ImageBase; //程序默认装入基地址
* DWORD SectionAlignment; //内存中表的对齐值
* DWORD FileAlignment; //文件中表的对齐值
WORD MajorOperatingSystemVersion; //操作系统主版本号
WORD MinorOperatingSystemVersion; //操作系统次版本号
WORD MajorImageVersion; //用户自定义主版本号
WORD MinorImageVersion; //用户自定义次版本号
WORD MajorSubsystemVersion; //所需要子系统主版本号
WORD MinorSubsystemVersion; //所需要子系统次版本号
DWORD Win32VersionValue; //保留，通常设置为0
DWORD SizeOfImage; //映像装入内存后的总大小
DWORD SizeOfHeaders; //DOS头、PE头、区块表总大小
DWORD CheckSum; //映像校验和
WORD Subsystem; //文件子系统，EXE文件有效
WORD DllCharacteristics; //显示DLL特性的旗标
DWORD SizeOfStackReserve; //初始化堆栈大小
DWORD SizeOfStackCommit; //初始化实际提交堆栈大小，默认值4kb
DWORD SizeOfHeapReserve; //初始化保留堆栈大小，默认值1mb
DWORD SizeOfHeapCommit; //初始化实际保留堆栈大小,默认值4kb
DWORD LoaderFlags; //与调试相关，默认值为0
DWORD NumberOfRvaAndSizes; //数据目录表的项数
* IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;
1
2
3
4
typedef struct _IMAGE_DATA_DIRECTORY {
* DWORD VirtualAddress; //数据块的起始RVA
* DWORD Size; //数据块的长度
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
struct IMAGE_DATA_DIRECTORY_ARRAY DataDirArray
struct IMAGE_DATA_DIRECTORY Export //导出表
|_ DWORD VirtualAddress
|_ DWORD Size
*struct IMAGE_DATA_DIRECTORY Import //导入表
|_ DWORD VirtualAddress
|_ DWORD Size
struct IMAGE_DATA_DIRECTORY Resource //资源
|_ ...
struct IMAGE_DATA_DIRECTORY Exception
struct IMAGE_DATA_DIRECTORY Security
*struct IMAGE_DATA_DIRECTORY BaseRelocationTable
struct IMAGE_DATA_DIRECTORY DebugDirectory
struct IMAGE_DATA_DIRECTORY CopyrightOrArchitectureSpecificData
struct IMAGE_DATA_DIRECTORY GlobalPtr
struct IMAGE_DATA_DIRECTORY TLSDirectory
struct IMAGE_DATA_DIRECTORY LoadConfigurationDirectory
struct IMAGE_DATA_DIRECTORY BoundImportDirectory
*struct IMAGE_DATA_DIRECTORY ImportAddressTable
struct IMAGE_DATA_DIRECTORY DelayLoadImportDescriptors
struct IMAGE_DATA_DIRECTORY COMRuntimedescriptor
struct IMAGE_DATA_DIRECTORY Reserved
0x5 区块表
紧跟着IMAGE_NT_HEADERS的是区块表，它是一个IMAGE_SECTION_HEADER结构数组。每个结构中包含它所关联的区块的信息：位置、长度、属性。此外该数组的数目由IMAGE_NT_HEADERS.FileHeader.NumberOfSections决定
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
typedef struct _IMAGE_SECTION_HEADER {
BYTE Name[IMAGE_SIZEOF_SHORT_NAME]; //8字节的块名
union {
DWORD PhysicalAddress;
DWORD VirtualSize;
} Misc; //区块尺寸
DWORD VirtualAddress; //区块的RVA地址
DWORD SizeOfRawData; //在文件中对齐后的尺寸
DWORD PointerToRawData; //在文件中的偏移
DWORD PointerToRelocations; //在obj文件中使用，重定位的偏移
DWORD PointerToLinenumbers; //行号表的偏移(调试所用)
WORD NumberOfRelocations; //在obj文件中使用，重定位项数目
WORD NumberOfLinenumbers; //行号表中行号的数目
DWORD Characteristics; //区块的属性
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
struct SECTION_CHARACTERISTICS Characteristics //成员可以是以下一个或多个值
ULONG IMAGE_SCN_TYPE_NO_PAD //0x00000008
ULONG IMAGE_SCN_CNT_CODE //0x00000010
ULONG IMAGE_SCN_CNT_INITIALIZED_DATA //0x00000040
ULONG IMAGE_SCN_CNT_UNINITIALIZED_DATA //0x00000080
ULONG IMAGE_SCN_LNK_OTHER //0x00000100
ULONG IMAGE_SCN_LNK_INFO //0x00000200
ULONG IMAGE_SCN_LNK_REMOVE //0x00000800
ULONG IMAGE_SCN_LNK_COMDAT //0x00001000
ULONG IMAGE_SCN_GPREL //0x00008000
ULONG IMAGE_SCN_MEM_16BIT //0x00500000
ULONG IMAGE_SCN_MEM_LOCKED //0x00040000
ULONG IMAGE_SCN_MEM_PRELOAD //0x00080000
ULONG IMAGE_SCN_ALIGN_1BYTES
ULONG IMAGE_SCN_ALIGN_2BYTES
ULONG IMAGE_SCN_ALIGN_8BYTES
ULONG IMAGE_SCN_ALIGN_128BYTES
ULONG IMAGE_SCN_LNK_NRELOC_OVFL //0x01000000
ULONG IMAGE_SCN_MEM_DISCARDABLE //0x02000000
ULONG IMAGE_SCN_MEM_NOT_CACHED //0x04000000
ULONG IMAGE_SCN_MEM_NOT_PAGED //0x08000000
ULONG IMAGE_SCN_MEM_SHARED //0x10000000
ULONG IMAGE_SCN_MEM_EXECUTE //0x20000000
ULONG IMAGE_SCN_MEM_READ //0x40000000
ULONG IMAGE_SCN_MEM_WRITE //0x80000000
0x6 常见区块
| 名称 | 描述 |
|---|---|
.text |
默认的代码块，它的内容全是指令代码。如果使用Borland C++，其编译器将产生的代码存储于名为code的区域 |
.data |
默认的读/写数据块。全局变量、静态变量一般也放在这里 |
.rdata |
默认的只读数据块。程序很少用到该块中的数据，至少有两种情况需要用到: 1. Microsoft链接器产生的EXE文件中，用于存放调试目录 2. 用于存放说明字符串 |
.idata |
存放外来DLL的函数以及数据信息（输入表） |
.bss |
未初始化数据；较少使用，取而代之的是可执行文件的.data区块的VirtualSize被扩展到足够大以存放未初始化的数据 |
.rsrc |
包含模块的全部资源：图标、菜单、位图等；只读区块，区块名唯一；不能合并到其他区块里 |
0x7 输入表
可执行文件使用来自其他DLL中的代码或数据的动作称为输入。当PE文件被载入到内存时，Windows加载器的工作之一就是定位所有被输入的函数和数据，并让正在载入的文件可以使用那些地址，这个过程是通过PE文件的输入表（Import Table，IT）完成的。输入表中保存的是函数名和其驻留的DLL名等动态链接所需的信息
链接方式：
- 隐式链接：当应用程序调用一个DLL的代码和数据时，它就被隐式链接到DLL，这个过程由windows加载器完成
- 显式链接：运行期的显式链接，意味着必须确定目标DLL已经被加载，然后寻找API的地址。几乎是通过调用
LoadLibrary和GetProcAddress函数完成
1
2
3
4
5
6
7
8
9
10
11
12
STRUCT IAMGE_IMPORT_DESCRIPTOR
{
union
{
DWORD Characteristics;
DWORD OriginalFirstThunk; //指向输入名称表（INT）的RVA
}
DWORD TimeDateStamp; //一个32位的时间标志
DWORD ForwarderChain; //这是一个被转向API的索引，一般为0
DWORD Name; //DLL名字,是个以00结尾的ASCII字符的RVA地址
DWORD FirstThunk; //指向输入地址表（IAT）的RVA
} ;
OriginalFirstThunk与FirstThunk相似，它们分别指向两个本质上相同的IMAGE_THUNK_DATA结构，称为输入名称表（Import Name Table，INT）或输入地址表（Import Address Table，IAT）
1
2
3
4
5
6
7
8
9
STRUCT IMAGE_THUNK_DATA
{
union u1
DWORD ForwarderString; //指向一个转向者字符串的RVA
DWORD Function; //被输入的函数的内存地址
DWORD Ordinal; //被输入的API的序数值
DWORD AddressOfData; //指向IAMGE_IMPORT_BY_NAME
ends
};
1
2
3
4
5
STRUCT IAMGE_IMPORT_BY_NAME
{
DWORD Hint; //本函数在其所驻留DLL的输出表中的序号
BYTE Name; //输入函数的函数名,函数名是一个ASCII码字符串,以NULL结尾
};
0x8 输入地址表

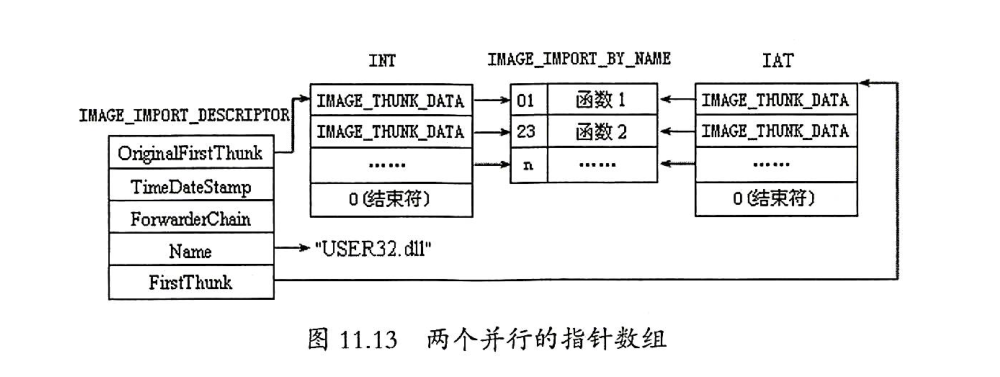

有两个并行的指针数组指向IAMGE_IMPORT_BY_NAME结构：
- 第一个数组（由
OriginalFirstThunk所指向）是单独的一项，而且不可改变，成为INT - 第二个数组（由
FirstThunk所指向）由PE装载器重写

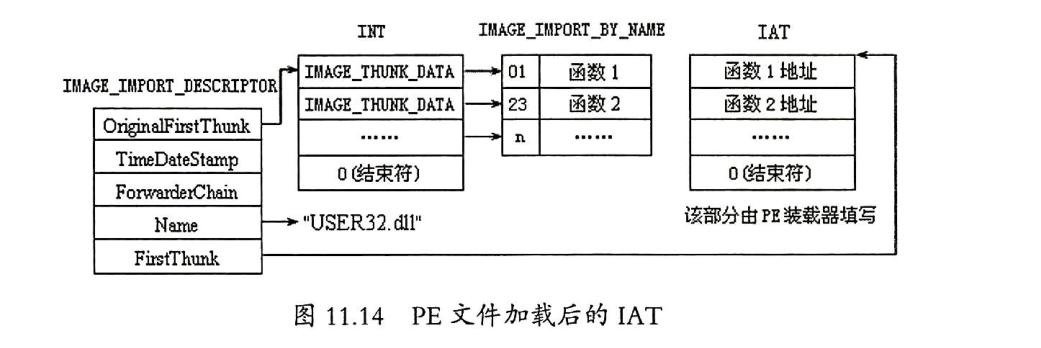

PE装载器首先搜索OriginalFirstThunk，如果找到了，加载程序迭代搜索数组中的每个指针，找到每个 IMAGE_IMPORT_BY_NAME结构所指向的输入函数的地址，然后加载器用函数真实入口地址来代替由FirstThunk指向的 IAMGE_IMPORT_BY_NAME数组所指向数组里的元素值，JMP dword ptr[xxxxxxxx]中的[xxxxxxxx]指向FirstThunk数组中的一个入口，所以当PE文件装载内存后准备执行时，所有函数入口地址被排列在一起，此时输入表中其他就不重要的，依靠IAT提供地址就可以正常运行
有些情况下函数仅由序号引出，也就是说不能用函数名来调用它，只能通过位置调用它，此时 IMAGE_THUNK_DATA值的低位字指示函数序数，最高有效位（MSB）设为1，微软提供了一个方便的常量测量DWORD值的MSB位，就是 IMAGE_ORDINAL_FLAG32，其值是80000000h
另一种情况是程序的 OriginalFirstThunk的值为``，初始化时，系统根据FirstThunk的值指向函数名的地址串，由地址串找到函数名，再根据函数名入口地址，然后用入口地址取代 FirstThunk指向的地址串的原值
Ref.
- 《加密与解密》第四版
